表皮脱碳后的球铁金相欣赏【来自宝岛台湾的吴老师】

老翻砂匠 · 发表于 2020-4-4 20:48:34

您需要登录才可以下载或查看，没有帐号？免费注册

x

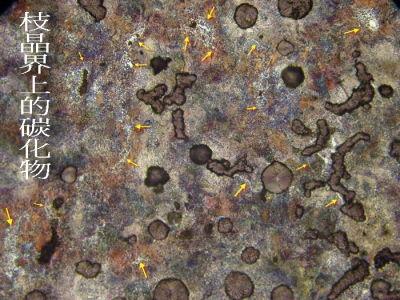

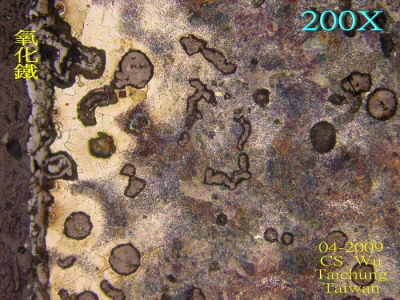

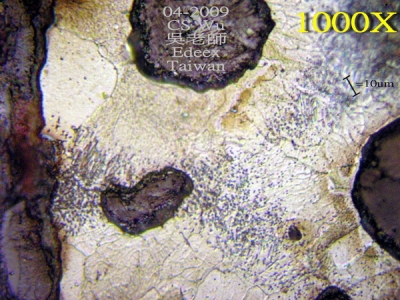

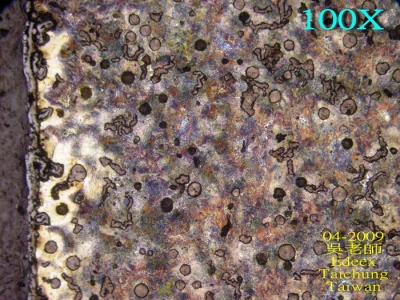

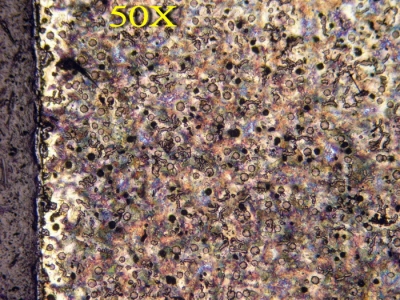

客户送檢的試樣金相照片，至於球化的效果如何，我们就不去評价了，从事鑄造看後心里都知道是甚麽情况，重點在於觀察脱碳层部分。

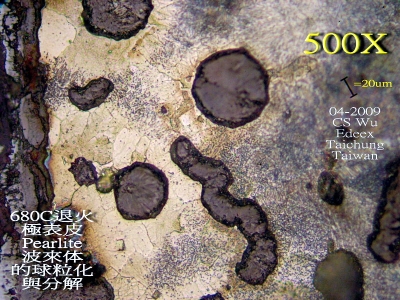

經680C退火，表皮脫碳。表皮應該是些微，應該保温時間短暫的超過A1溫度。

登录/注册后可看大图

铸造小狗 · 发表于 2020-4-5 00:59:11

制作的真漂亮，感谢吴老师！
不过，这球铁做的倒是不敢恭维，台湾的球铁水平可见一斑了。

fbi-2008 · 发表于 2020-4-6 20:15:04

什么牌号的，需要热处理来达到性能？
不少蠕虫状了

老翻砂匠 · 发表于 2020-4-6 20:26:43

fbi-2008 发表于 2020-4-6 20:15
什么牌号的，需要热处理来达到性能？
不少蠕虫状了

是的，判“蠕40”不为过~

帐号		自动登录	找回密码
密码			免费注册

[分享] 表皮脱碳后的球铁金相欣赏【来自宝岛台湾的吴老师】
